Jupiter Mx 4 tak di sulap menjadi 2 tak

Terinspirasi mendapat kiriman dari kawan-kawan di grup I B L J yang mengirim gambar agak nyeleneh....yaitu Jupiter Mx menggunakan blok heat satria 2 tak...hem...kalo di indonesia ada yang bikin motor 2 tak jadi 4 tak ...kalo di vietnam kebalikannya sah-sah aja sob...ini baru kreativitas top..... memang sih I B L J tidak mewawancarai secara langsung motor ini di vietnam....melainkan mengambil bahan ulasan dari salah satu web yang ada di sana ....guna untuk memotifasi kawan-kawan yang ada di Indonesia agar makin maju dan kreatif....tidak banyak keterangan yang I B L J dapatkan dari ulasan tsb...namun banyaknya gambar yang tersedia bisa menceritakan proses pembuatan motor tersebut yang bisa di sampaikan untuk teman-teman I B L J semua....New Jupiter MX yang terlihat keluaran tahun baru ini ga banyak cincong langsung aja di bedel sob.....sadis....
terlihat pada gambar kalo mereka sedang ingin merencanakan untuk menutupi lubang-lubang di seputar kruk as agar semuanya tertutup rapat seperti ruang bilas pada motor 2 tak cekidot...

Penggantian kruk as pun di lakukan agar ruang bilas memiliki space untuk lalu-lalang bahan bakar.... terlihat pada gambar kruk di ganti dengan yang lebih kecil...punya motor apa ya.....? kalo blok headnya motor satria 2 tak kurang lebih kruk asnya sama kali ya...

Banyak bagian yang perlu penyesesuaian pada area kruk as dan mungkin juga pada bagian ratio-rationnya....simak gambar di bawah

Proses pengelasan pada Crankcash kanan dan kiri utunk menutupi bagian-bangian yang nantinya akan di tutup dan di bentuk kembali...selanjutnya setelah semuanya di bentuk di lakukan pemapasan pada bagian dudukan blok dan bagi crank cash yang di belah agar presisi dan blok bisa tertutup dengan rapat.....hal ini sangat penting

Setelah semuanya rata baik dudukan blok dan membran selanjutnya di buata titik yang pas untuk dudukan baru untuk baut tanemnya agar blok bisa terpasang

Next Pemasangan Seher motor 2 tak dan pemasangan blok mesin

Setelah semuanya di rasa pas dengan dudukan aslinya maka pemasangan head tinggal menyesuaikan posisi bloknya berikut pemasangan intek karburator...

Setealah naik mesinnya tinggal setingan pengapian kira-kira seperti apa ya...penasaran si sebenarnya...tapi apa mau di kata tidak ada penjelasan yang berati disana...???

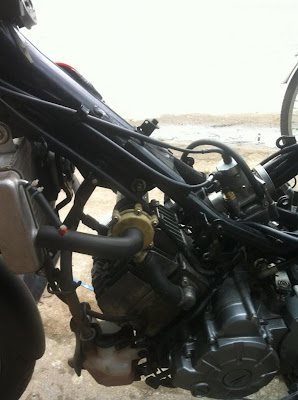

Posisi mesin saat terpasang...namun disini bloknya belum di las untuk di bikinkan water jaket

Terlihat pada gambar di bawah.... bagian sisi kanan dan kiri blok di tutup dan di buat lubang saluran air untuk sirkulasi air dari radiator di mana penggeraknya menggunakan dinamo

Ganteng bener.....sayap bodynya masi bisa terpasang dengan standar ...jadi mesin bisa ngumpet ga ke tauan....tapi pas dengner suara mesinnya......?????? benar-bener nipu....mana body masi mulus bener lagi....siapa yang sangka kolo ini terlihat seperti motor keluaran tahun anyar ini bermesin 2 tak.....benerkan...hehe
